Стальные водогрейные котлы EKO-CKS Multi Plus с мощностью от 170 до 580 кВт, предназначенный для работы на щепе и древесных гранулах. Они могут устанавливаться как в закрытых так и в открытых системах отопления, средних и больших помещений. Автоматическая работа этих котлов дает пользователю завидный комфорт и делает систему подходящей для широкого использования. Котлы оснащены подвижная системой колосниковой решетки, лямбда- зондом, автоматической системой подачи топлива, автоматическим зажиганием, тепловой защитой, автоматической выгрузкой золы из камеры сгорания и циклоном для отделения тяжелых частиц в дымовом газе. Они выделяются успешным сочетанием современных технологий и качественных строительных материалов, а также простой установки и использования в будущем. Проверенные технические решения делают эти котлы безопасными и надежными в эксплуатации

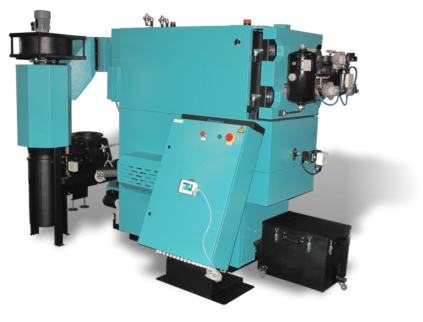

Котлы на древесной щепе EKO-CKS Multi Plus 170-580kW

ОПИСАНИЕ ПРОДУКТА

Класс котла 5. • Они предназначены для рботы на древесной щепе P16A / P16B - P45A, M35 (G30-G50, W35) и древесных гранулах EENplus А1 и А2. • Они могут устанавливаться как в закрытых, так и в открытых системах центрального отопления. • В зависимости от типа топлива, размера или изменения содержания влаги у вас есть возможность настроить параметры системы. Можно предварительно настроить и сохранить параметры для разных видов топлива. • Требуемый источник питания: 380/400 В. Котлы оснащены: • Цифровое управление котлом с сенсорным цветным дисплеем, управляющим работой котла, конвейером подачи топлива, дымоходом и системой отопления. Также возможно контролировать до двух дополнительных топливных резервуаров для транспортировки топлива и смесителя. • Перемещение колосниковой решетки система для эффективного сжигания топлива. Лямбда-зонд. • Автоматическое подача топлива на горелку с помощью винтового конвейера, автоматического зажигания и автоматического удаления золы из котла. • Вентилятор дымовых газов и циклон для выпуска дымовых газов. • Теплообменник дымовых газов для турбулизаторов труб, тепловая защита от перегрева, защита от воспламенения в топливном баке (датчик переполнения, клапан)

ПРИМЕНИМО НА ОКРУЖАЮЩУЮ СРЕДУ

Циклон для удаления частиц из дымовых газов.

ЭКОЛОГИЧЕСКИЙ ИСТОЧНИК ЭНЕРГИИ

Для древесной щепы и гранул.

АВТОМАТИЗАЦИЯ

Автоматическая работа этих систем обеспечивает пользователю завидный комфорт и делает эти системы пригодными для широкого спектра применений.

АКСЕССУАРЫ

Различные аксессуары и модули расширения системы: CM2K, CMNET (каскадный модуль), CAL, CM-GSM (сигнализация и включение / выключение котла через SMS), CMWiFi (Wifi модуль) и т.д.

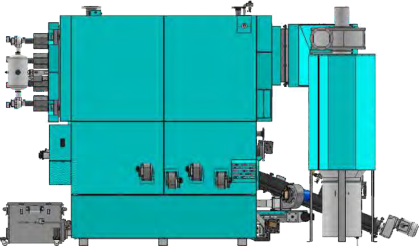

ОСНОВНЫЕ РАЗМЕРЫ

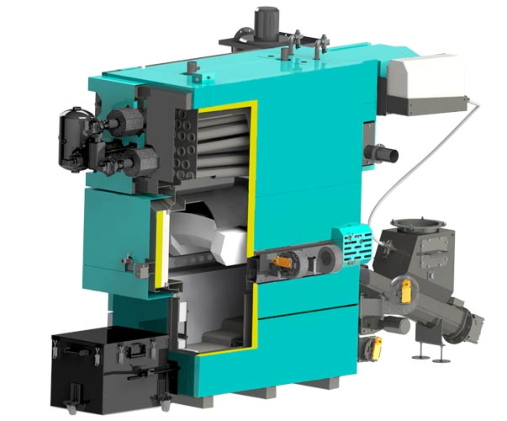

Корпус котла с горелкой с подвижной системой колосников и теплоизоляцией.

Винтовой конвейер для подачи топлива в котел с соединительной трубой для подключения подающего конвейера 2, датчиком воспламенения и перегрузки.

Подключение для тепловой защиты котла.

Циклон с ящиком (он может быть установлен слева или справа).

Вентилятор циклона.

Автоматическая система удаления золы с зольными ящиками (винтовой конвейер).

Электрический шкаф с цифровым контроллером котла с цветным сенсорным экраном.

Контрольный дисплей.

Система автоматической очистки дымовых труб (пневматическая) (опция).

B A

EKO-CKS Multi Plus

170

250

340

450

580

Номинальная тепловая мощность

Диапазон мощности

Вход / выход

Макс. рабочая температура

Макс. рабочее давление

Общая глубина A

Общая ширина B

Общая высота C

R/DN

°C

bar

170

51-170

2”

3885

2010

2270

250

75-250

3885

2170

2520

340

102-340

4235

2260

2520

450

135-450

100

4720

2555

2595

580

174-580

100

4720

2655

2775

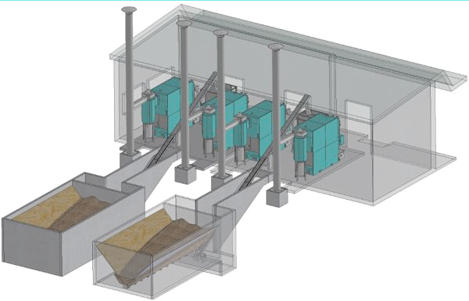

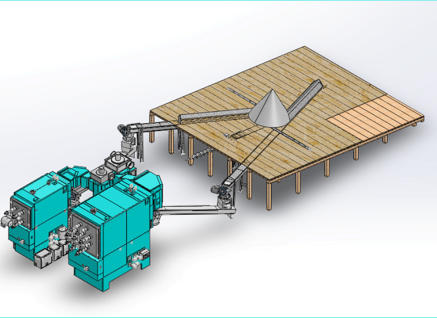

Система подачи древесной щепы или гранул из пространства для хранения (закрытое пространство)

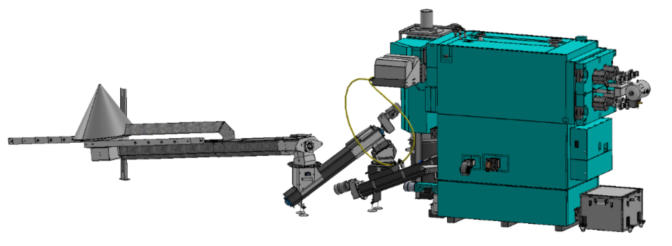

Эти системы предназначены для транспортировки древесной щепы и гранул (макс. Содержание влаги до 35%) из хранилища в топливные системы ECO-CKS Multi, EKO-CKS Multi Plus. Они оснащены роторным смесителем с пружинами для смешивания древесной щепы (Ø 1,2 - 5 м), соединенной с винтовым конвейером (2,5-8 м), приводимым в движение электродвигателем с редуктором. Система управляется цифровым управлением котла, в стандартной конфигурации котла.

• Котел с горелкой и ретортой • Конвейер топливного шнека котла с подключением к внешней топливной системе, защита от воспламенения и датчик перегрузки • Стальная оболочка с теплоизоляцией • Циклон с ящиком • Вентилятор циклона • Автоматическая система удаления золы с ящиком (шнековый конвейер) • Электрический распределительный шкаф с цифровым контроллером котла • Дисплей управления

ПОСТАВКИ И АКСЕССУАРЫ

Основная поставка

Дополнительное оборудование

• Автоматическая (пневматическая) система очистки дымовых труб • CM2K (модуль 2 для отопительных контуров, работа вне помещения, макс. 4 x CM2K) • CMNET (каскадный модуль) • CAL (световая и звуковая сигнализация) • CM-GSM (предупреждающее сообщение и начало / конец котла с SMS) • Модуль WiFi • Соединительный винтовой конвейер между конвейером резервуара и конвейером котла

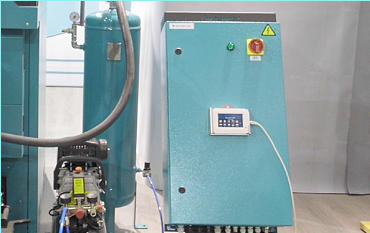

Электрический шкаф не подключен к котлу, чтобы облегчить установку котла и автоматики управления в котельной.

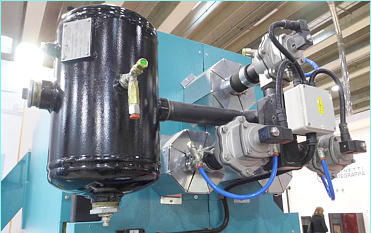

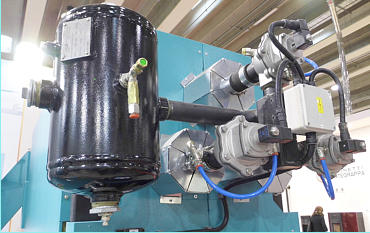

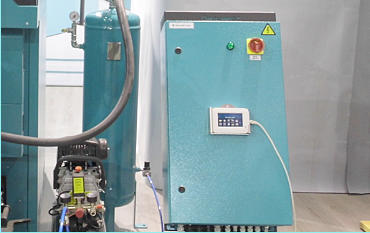

Бак для сжатого воздуха для автоматической очистки. Автоматическая (пневматическая) система очистки теплообменника для минимизации участия конечного пользователя в очистке котла.

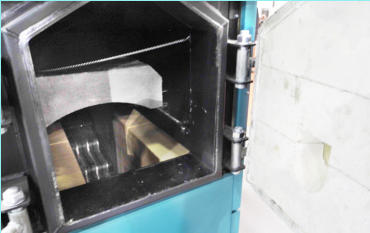

Камера сгорания покрыта огнеупорным материалом и снабжена подвижной системой колосников, которая повышает эффективность сгорания.

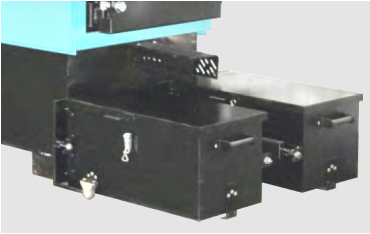

Автоматическое удаление золы. Ящики для золы.

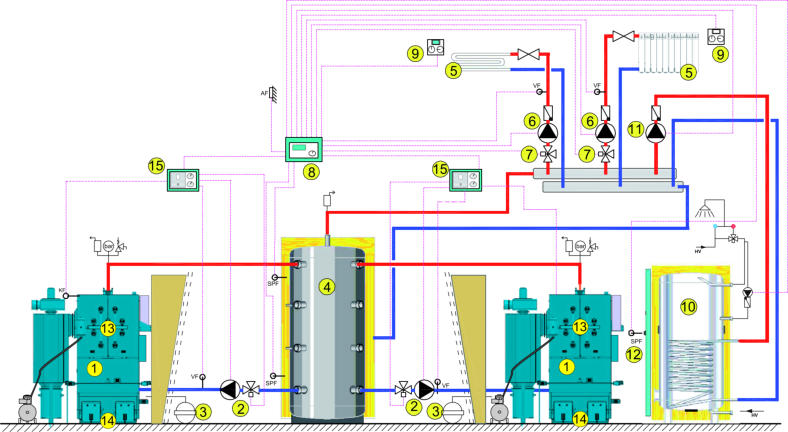

СТАНДАРТНАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА

2xEKO-CKS Multi Plus Каскадное соединение

1. Многотопливный отопленый котёл EKO-CKS Multi Plus 2. Трехходовой смесительный клапан с двигателем + насос 3. Расширительный сосуд 4. Аккумуляторный бак CAS (мин. 15 л / кВт) 5. Отопительный контур 6. Циркуляционный насос 7. Трехходовой смесительный клапан с приводом 8. Каскадный модуль

9. Корректор комнатной температуры 10. Водонагреватель 11. Насос ГВС 12. ГВС-датчик 13. Автоматическая очистка теплообменника котла 14. Автоматическая система удаления золы 15. Автоматика котла

Разнообразие сочетаний и гибкость системы управления позволяют использовать их на средних и крупных объектах.

Контактный телефон: +371 28818088, +371 29149923 Э-почта: info@centrometal.lv Главная страница: www.centrometal.lv

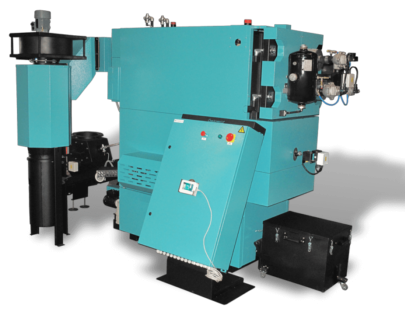

Котлы на древесной щепе EKO-CKS Multi Plus 170-580kW

• Стальные водогрейные котлы EKO-CKS Multi Plus с мощностью от 170 до 580 кВт, предназначенный для работы на щепе и древесных гранулах. Они могут устанавливаться как в закрытых так и в открытых системах отопления, средних и больших помещений. • Автоматическая работа этих котлов дает пользователю завидный комфорт и делает систему подходящей для широкого использования. Котлы оснащены подвижная системой колосниковой решетки, лямбда-зондом, автоматической системой подачи топлива, автоматическим зажиганием, тепловой защитой, автоматической выгрузкой золы из камеры сгорания и циклоном для отделения тяжелых частиц в дымовом газе. • Они выделяются успешным сочетанием современных технологий и качественных строительных материалов, а также простой установки и использования в будущем. Проверенные технические решения делают эти котлы безопасными и надежными в эксплуатации

ОПИСАНИЕ ПРОДУКТА

ПРИМЕНИМО НА ОКРУЖАЮЩУЮ СРЕДУ Циклон для удаления частиц из дымовых газов.

ЭКОЛОГИЧЕСКИЙ ИСТОЧНИК ЭНЕРГИИ Для древесной щепы и гранул.

АВТОМАТИЗАЦИЯ Автоматическая работа этих систем обеспечивает пользователю завидный комфорт и делает эти системы пригодными для широкого спектра применений.

АКСЕССУАРЫ Различные аксессуары и модули расширения системы: CM2K, CMNET (каскадный модуль), CAL, CM-GSM (сигнализация и включение / выключение котла через SMS), CMWiFi (Wifi модуль) и т.д.

ОСНОВНЫЕ РАЗМЕРЫ

Корпус котла с горелкой с подвижной системой колосников и теплоизоляцией.

Подключение для тепловой защиты котла.

Циклон с ящиком (он может быть установлен слева или справа).

Вентилятор циклона.

Автоматическая система удаления золы с зольными ящиками (винтовой конвейер).

Электрический шкаф с цифровым контроллером котла с цветным сенсорным экраном.

Контрольный дисплей.

Система автоматической очистки дымовых труб (пневматическая) (опция).

EKO-CKS Multi Plus

170

250

340

450

580

Номинальная тепловая мощность

Диапазон мощности

Вход / выход

Макс. рабочая температура

Макс. рабочее давление

Общая глубина A

Общая ширина B

Общая высота C

R/DN

°C

bar

170

51-170

2”

3885

2010

2270

250

75-250

3885

2170

2520

340

102-340

4235

2260

2520

450

135-450

100

4720

2555

2595

580

174-580

100

4720

2655

2775

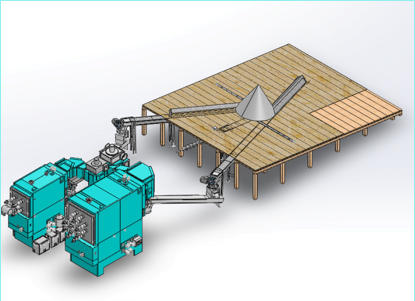

Система подачи древесной щепы или гранул из пространства для хранения (закрытое пространство)

ПОСТАВКИ И АКСЕССУАРЫ

Дополнительное оборудование

Автоматическое удаление золы. Ящики для золы.

СТАНДАРТНАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА

2xEKO-CKS Multi Plus Каскадное соединение

Котлы на древесной щепе

EKO-CKS Multi Plus 170-

580kW

Основная поставка

Контактный телефон: +371 28818088, +371 29149923 Э-почта: info@centrometal.lv Главная страница: www.centrometal.lv

*Внутренний диаметр и высота дымохода должны строго соответствовать номинальной мощности котла. Он должен соответствовать всем национальным нормативным документам и рекомендациям производителя.
